최대 4Gb/s 상태 모드와 10GHz 타이밍 모드

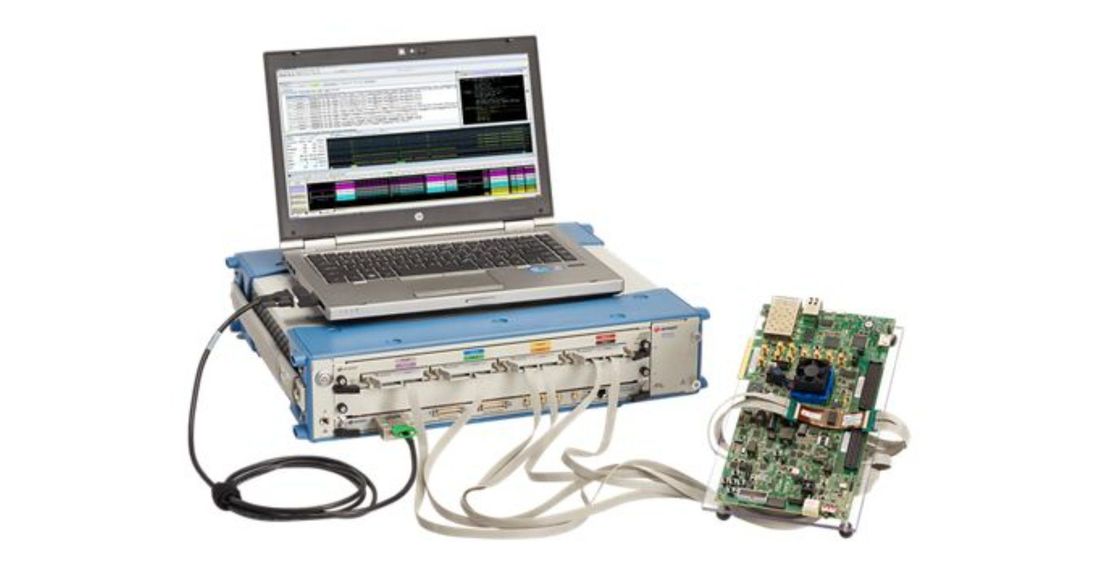

The Keysight U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/s. U4164A 논리 분석기 모듈은 다음의 독특한 기능을 제공하여 다른 논리 분석기와 사용할 수 없는 측정과 통찰력을 얻을 수 있습니다.

U4164A 논리 분석기 모듈은 두 가지 작동 방식이 있습니다: 쿼드 샘플 상태 모드 및 10 GHz 쿼터 채널 타이밍 모드.쿼드 샘플 상태 모드는 각 입력에서 단일 탐사 지점에서 독립적으로 조정 된 두 개의 임계값에서 네 가지 다른 샘플 위치를 달성합니다..

쿼드 샘플 상태 모드는 DDR4, DDR5, LPDDR4,그리고 LPDDR5는 데이터 읽기 및 기록에 대한 다른 샘플 위치와 2 이상의 데이터 속도에 대한 상승 가장자리 / 하락 가장자리 샘플을 분리해야합니다..5 Gb/s. 쿼터 채널 (10 GHz) 타이밍 모드는 입력 당 최대 1.6 Gb 샘플을 제공합니다. 새로운 작동 모드에 추가로,U4164A 논리 분석기 모듈은 초고속 디지털 및 DDR / LPDDR 메모리 설계 엔지니어가 자신의 시스템을 켜고 디버깅을 가속화하는 데 도움이되는 여러 가지 새로운 기능을 포함합니다.. U4164A는 타이밍 모드 오차 제어, 이중 샘플 상태 모드에서 이중 임계, 시계의 히스테리시스 제어그리고 업계의 가장 깊은 메모리 깊이 옵션 (400 Mb 전체 채널), 800 Mb 반 채널, 그리고 1.6 Gb 쿼터 채널).

U4164A의 흔적을 더 잘 파악하기 위해 the B4661A Memory Analysis software offers tools to accelerate setup and configurations for DDR / 2 / 3 / 4 / 5 and LPDDR / 1/ 2 / 3 / 4 / 5 measurements and a variety of licensed options for DDR / 2 / 3 / 4 / 5, LPDDR / 1 / 2 / 3 / 4 / 5 및 ONFi (Open NAND Flash 인터페이스) 메모리 분석 및 공범 검증.
