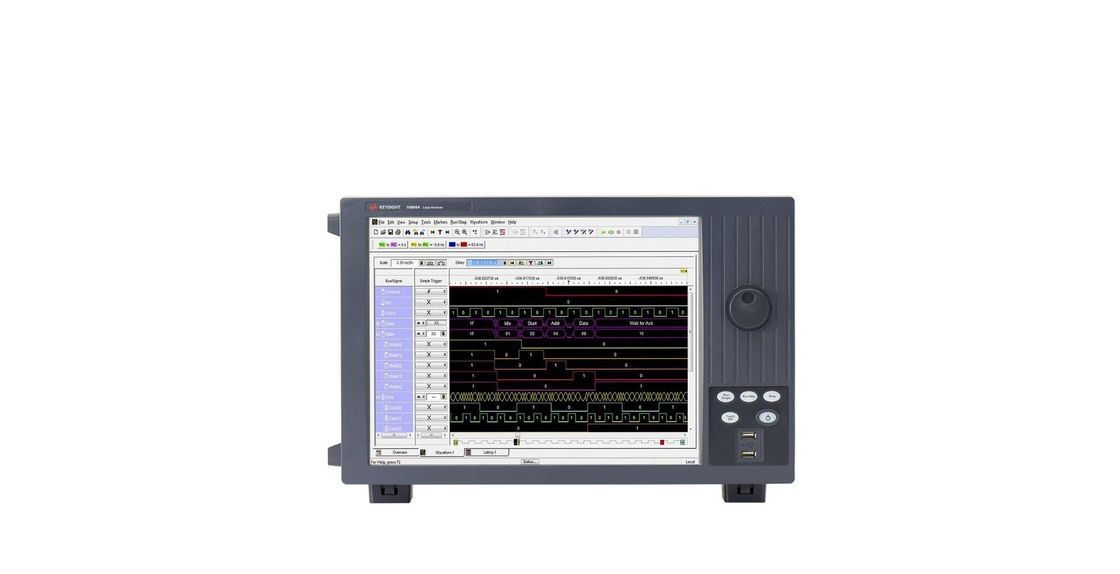

논리 분석기 구성

• 68 채널, 350 MHz 상태, 12.5 GHz 타이밍 줌, 2.5 GHz 타이밍, 2 Mb 깊이 표준
• 15인치 (38.1cm) 의 컬러, 터치 스크린 디스플레이로 다수의 신호 및 버스를 보고 빠르게 탐색할 수 있다
• 내장된 휴지식 SSD 드라이브, USB 3.0 포트 및 LAN, 빠른 데이터 전송 및 대용량의 데이터 저장
• 1.4 GHz 트리거 시퀀서가 고속 이벤트의 캡처를 보장합니다.

타이밍 분석 (비동기 샘플링)

• 최대 2.5 GHz/5.0 GHz/10 GHz (전 채널/반 채널/제4 채널) 시밍으로 고해상도의 신호 활동을 캡처합니다.
• 최대 128 Mb/256 Mb/512 Mb (완전/ 반/ 4단계) 깊이 메모리로 문제와 증상의 근본 원인을 시간적으로 크게 구분하여 식별합니다.
• 12.5 GHz (80 ps) 타이밍 줌 256K 메모리 깊이로 고해상도 트리거 이벤트 분석

상태 분석 (동시 샘플링)

• 상태 데이터 속도는 최대 1.4Gb/s, 고속 데이터 캡처를 위한 상태 클럭 속도는 최대 700MHz
• 고속버스에서 정확한 측정을 위한 자동적 임계/ 샘플 위치 설정
• 문제 신호를 빠르게 식별하기 위해 모든 채널에서 동시 시력 다이어그램

구성 고려 사항 (조브 및 추가 소프트웨어 별도로 주문)

• 다양한 단일 끝 및 차분적 범용 및 응용 프로그램 특정 탐사선 중에서 선택
• 응용 프로그램 소프트웨어를 추가하여 시스템 작동을 디버깅, 분석 및 최적화 할 수 있습니다.
• 키보드, 마우스, 액세서리 가방, 전원 케이블, 3년 보증
