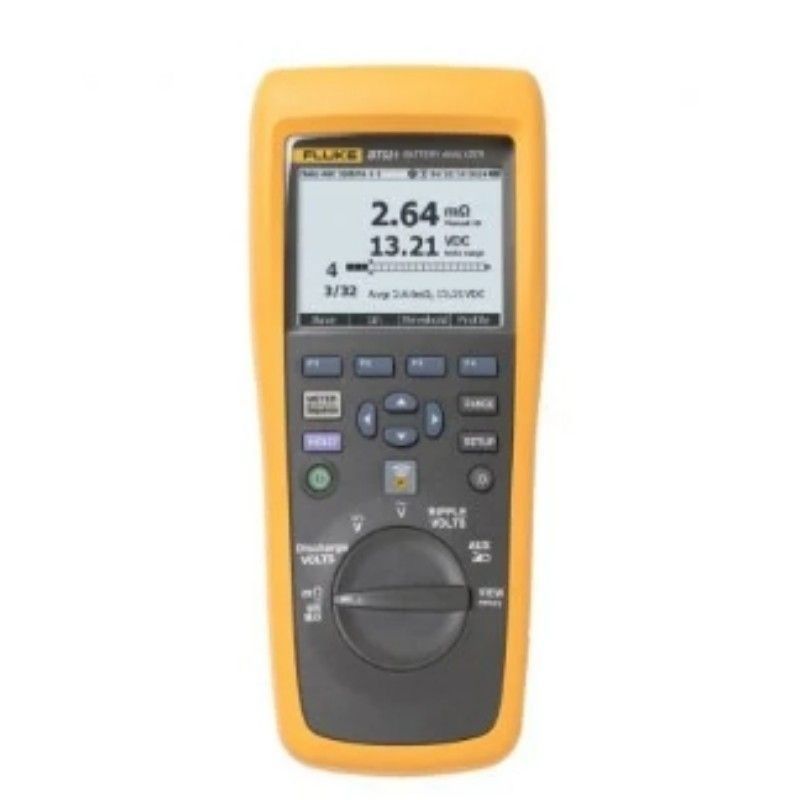

| 플루크 500 시리즈 배터리 분석기 |
| 범위 | 결의 | 정확성 | BT2국제산업 | BT2국제산업 | BT520국제산업 | BT2국제산업 | BT2사업자 | |
| 배터리 저항 / 벨트 저항1 | 3mΩ | 00.001mΩ | 1% + 8 | √ | √ | √ | ||
| 1% +68 | √ | √ | ||||||
| 30mΩ | 00.01mΩ | 00.8% + 6 | √ | √ | √ | |||
| 00.8%+12 | √ | √ | ||||||
| 300mΩ | 0.1mΩ | 00.8% + 6 | √ | √ | √ | √ | √ | |
| 3000mΩ | 1mΩ | 00.8% + 6 | √ | √ | √ | √ | √ | |
| VDC | 6V | 0.001 V | 00.09% + 5 | √ | √ | √ | √ | √ |
| 60V | 00.01V | 00.09% + 5 | √ | √ | √ | √ | √ | |
| 600V | 0.1 V | 00.09% + 5 | √ | √ | √ | √ | √ | |
| 1000V | 1V | 00.09% + 5 | √ | √ | ||||
| 600V | 0.1 V | 2% + 10 | √ | √ | √ | √ | √ | |
| 주파수 (VAC와 AAC로 표시)2 | 500 Hz | 0.1 Hz | 00.5% + 8 | √ | √ | √ | √ | √ |
| AC 전압 파동 (최대 20KHz) | 600mV | 0.1mV | 3% + 20 | √ | √ | √ | √ | √ |
| 6000mV | 1mV | 3% + 10 | √ | √ | √ | √ | √ | |
| ADC/AAC (Fluke i410 액세서리와 함께) | 400A | 1A | 30.5% + 2 | √ | √ | |||
| 온도 | 0°C ~ 60°C | 1°C | 2°C (4°F) | √ | √ | |||
| 미터 모드 | 시간 스탬프가 있는 각 측정 위치에 대한 999 기록 | |||||||
| 계열 모드 | 최대 100개의 프로필과 100개의 프로필 템플릿 (각 프로필은 최대 450개의 배터리를 저장한다) | |||||||
| 1측정은 AC 주입 방법을 기반으로합니다. 주입 된 소스 신호는 < 100 mA, 1 kHz입니다. 2트리거 레벨 VAC: 10mV, AAC: 10A | ||||||||
| 측정 방식 | BT2국제산업 | BT2국제산업 | BT2국제산업 | |||||
| 저항 (mΩ) | √ | √ | √ | |||||
| 배터리 전압 | √ | √ | √ | |||||
| 전압 DC | √ | √ | √ | |||||
| 전압 AC 및 주파수 (Hz) | √ | √ | √ | |||||
| 리플 볼트 | √ | √ | √ | |||||
| 부정 배터리 기둥의 온도 (BTL21 직선 프로브를 사용하여) | √ | |||||||
| DC 및 AC 전류 (와 주파수) | √ | |||||||
| DMM 모드 | √ | √ | √ | |||||
| 계열 모드 | √ | √ | √ | |||||
| 방출 측정 모드 | √ | √ | √ | |||||
| 자동 측정 저장 | √ | √ | √ | |||||
| 무선 통신 | √ | |||||||
| 메모리 보기 | √ | √ | √ | |||||
| 일반 사양 - 배터리 분석기 | ||||||||
| 크기 (H x W x D) | 22 x 10.3 x 5.8cm (9 x 4 x 2 in) | |||||||
| 무게 | 850g (1.9파운드) | |||||||
| 화면 크기 | 7.7 x 5.6cm (3 x 2.2 in) | |||||||
| 인터페이스 | USB 미니 | |||||||
| 보증 | 3년 | |||||||
| 일반 사양 - BTL20ANG 각도 측정 프로브 | ||||||||
| 장각 탐사선 (총장) | 242.2cm (95.38 in) | |||||||
| 짧은 각의 탐사선 (총장) | 216.8cm (85.38 in) | |||||||
| 전체 스프렌스 (코일 느긋함) | 10.1cm (4 in) | |||||||
| 전체 최대 팽창 (연장 스핀) | 109.2cm (43 in) | |||||||
| BTL20ANG 탐사선의 끝 각도 | 수평선에서 20도 | |||||||
| 환경 사양 | ||||||||
| 작동 온도 | 0°C ~ 40°C | |||||||
| 저장 온도 | -20°C ~ 50°C | |||||||
| 리?? 이온 배터리 충전 온도 | 0°C ~ 40°C | |||||||
| 작동 습도 | 응고되지 않는 (10°C) | |||||||
| ≤ 80% RH (10°C ~ 30°C) | ||||||||
| ≤ 75% RH (30°C ~ 40°C) | ||||||||
| 운영 고도 | 해수면 2000m까지 | |||||||
| 저장 고도 | 해수면 12000m | |||||||
| IP 등급 | IP40 | |||||||
| 라디오 | FCC A급 | |||||||
| 진동 요구 사항 | MIL-PRF-28800F: 2급 | |||||||
| 낙하 테스트 요구 사항 | 1미터 | |||||||
| 온도 계수 | 28°C 이상 또는 18°C 이하의 각도 C에 대해 지정된 정확도를 0.1 x 추가 | |||||||
| 안전 준수 | 600V CAT III | |||||||
| EMC | IEC 61326 | |||||||
| ROHS | 중국, 유럽 | |||||||
| 보호급 2 | 오염 수준 II | |||||||
| 배터리 준수 | UN38.3 | |||||||
| UL2054 | ||||||||
| IEC62133 | ||||||||
| IEC68-2-26, 25G 및 29에 따라 2G | ||||||||
