동기화

• 최대 6개의 M8190A AWG 모듈 또는 복잡한 신호 시나리오를 위한 12개의 독립 채널
• 최대 4개의 M8051A 및 1개의 M8041A BERT 모듈 또는 10개의 독립 채널

반복 가능한 측정을 위한 정확한 정렬

• 1개의 트리거 입력으로 최대 6개의 M8190A 모듈 또는 4개의 M8051A 모듈과 1개의 M8041A 모듈을 결정적 지연시간으로 트리거할 수 있습니다.
• 샘플링 속도에 관계없이 임의의 2개의 채널 사이에 2ps의 기울기 반복성
• 어떤 두 채널 사이에 50 fs의 기울기 해상도

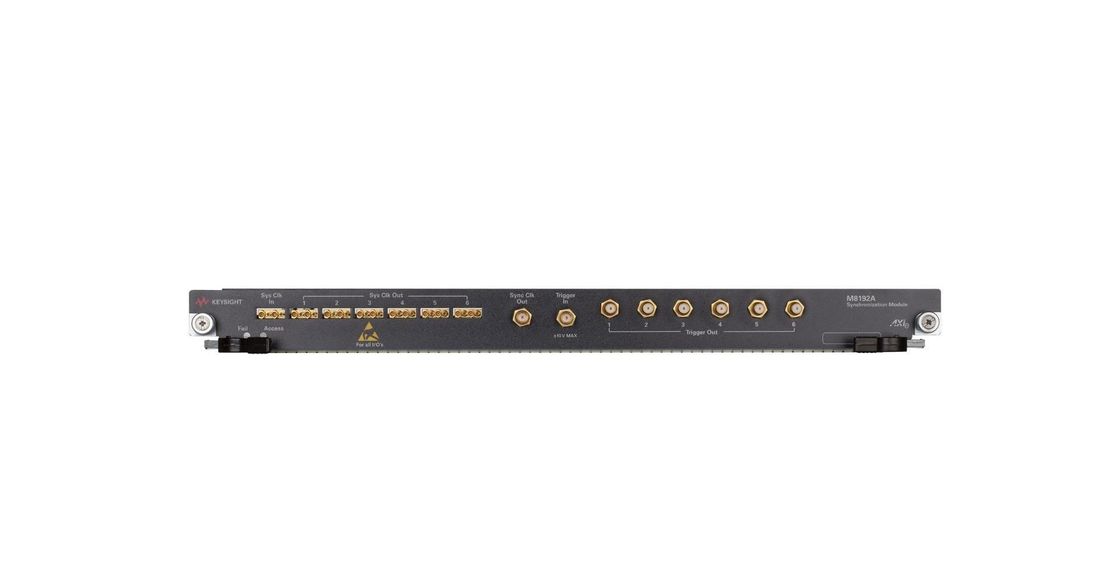

높은 포트 밀도를 위한 1 U AXIe 모듈

복잡한 테스트는 때때로 여러 파동 형태를 병렬로 재생해야 합니다 (예를 들어, 멀티-에미터 테스트).M8192A 동기화 모듈은 엔지니어가 최대 12 개의 M8190A 채널을 동기화 할 수 있으며 표준 AXIe 프레임에 적합합니다..
M8192A 동기화 모듈은 또한 PCI 익스프레스와 같은 고속 디지털 버스 테스트를 지원합니다.^®.
테스트 효율은 M8051A와 M8041A BERT 모듈과 함께 최대 10개의 경로를 병행하여 테스트함으로써 증가할 수 있습니다. 이들은 M8192A 모듈에 의해 동기화 될 수 있습니다.

전형적인 응용 프로그램:

• 최대 6개의 I/Q 쌍까지의 단계 일관성 있는 다채널 I/Q 신호 생성
• 최대 12개의 IF/RF 신호를 가진 단계 일관성 있는 다채널 IF/RF 생성
• PCI 익스프레스와 같은 다차선 일련 애플리케이션^®
• 물리학
• MIMO 애플리케이션

추가 정보

또한 M8190S 다채널 임의 파형 생성 시스템으로 제공됩니다. 두 개의 다채널 선택이 제공됩니다.

4채널 시스템: M9505A 5 슬롯 AXIe 차체 (M8190S-B04) 1개, M8192A 동기화 모듈 1개, 그리고 필요한 시계 및 트리거 케이블을 포함한 M8190A AWG 모듈 2개로 구성됩니다.

8채널 시스템: 두 개의 M9505A 5 슬롯 AXIe 차체 (M8190S-B08) 와 하나의 M8192A 동기화 모듈, 그리고 필요한 시계 및 트리거 케이블을 포함한 네 개의 M8190A AWG 모듈로 구성됩니다.
