전류-전압 측정 기능

• 정확도 및 정밀도 측정 범위 0.1 fA - 1A 및 0.5 μV - 200 V
• 스팟 및 스웨이프 측정 기능
• 최소 500μs의 펄스 너비로 펄스 스팟 및 스파이 측정
• ASU (atto-sense and switch unit) 는 HRSMU와 함께 0.1 fA 측정 해상도 및 SMU / AUX 경로 전환을 제공하기 위해 사용할 수 있습니다.

이시엑스퍼트 그룹+ 소프트웨어

• 특성화 환경은 사용자의 PC에서 사용할 수 있습니다
• 키보드와 마우스 조작으로 직관적인 GUI 기반 동작
• 빠른 설정 및 측정 수행을 위한 여러 측정 모드 (응용 테스트, 클래식 테스트 및 빠른 테스트)
• 그래픽 디스플레이, 자동 분석 기능, 데이터 생성, 분석 및 보고

E5270B 하드웨어

• 최대 8개의 슬롯까지 구성 및 업그레이드 가능한 측정 모듈
• 고해상도 SMU (HRSMU), 중간 전력 SMU (MPSMU), 및 고전력 SMU (HPSMU) 는 구성 가능한 SMU 선택에 사용할 수 있습니다. 옵션 ASU는 HRSMU에 의해 지원됩니다.
• 고 해상도 및 고속 아날로그-디지털 변환기 (ADC) 는 설치된 모든 모듈에 사용할 수 있습니다.
• 메인프레임에 있는 액티브 그라운드 유닛 (GNDU) 은 0V를 강압하고 4A까지 전류를 가라앉히기 위해

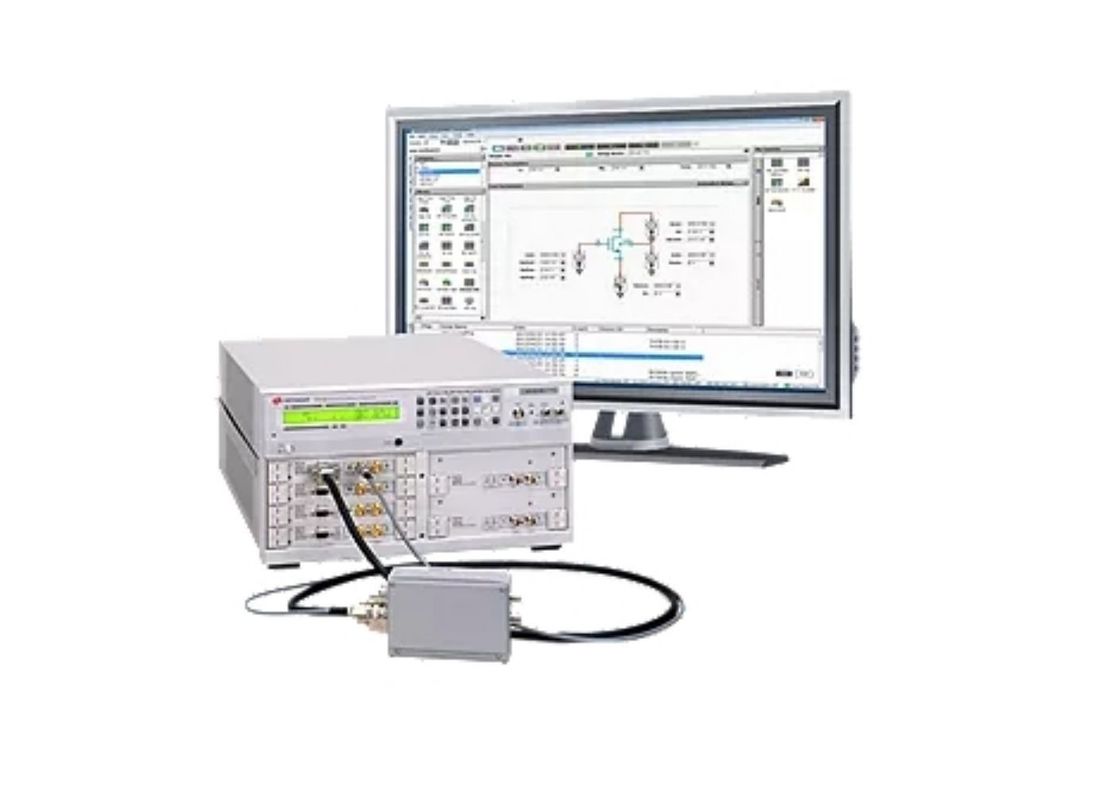

키사이트 E5270B 정밀 IV 분석기는 광범위한 재료와 장치의 전류-전압 특성화에 대한 완벽한 솔루션입니다.E5270B는 전압 / 전류 공급 및 전압 / 전류 측정을 위해 여러 SMU (소스 / 모니터 유닛) 를 지원하며 전류 측정 성능은 0까지 가장 낮습니다..1 fA. 모듈형 구조로 사용 가능한 8개의 슬롯에 SMU 모듈을 구성하거나 업그레이드할 수 있습니다. The EasyEXPERT group+ GUI based characterization software is furnished and available on your PC to support all the tasks required in the characterization from the measurement setup to the data analysisSMU의 다재다능한 측정 기능과 GUI 기반 특성화 소프트웨어의 강력한 통합은 E5270B를 장치, 재료의 특성화 및 평가에 가장 좋은 솔루션으로 만듭니다.,반도체, 액티브/패시브 컴포넌트 또는 거의 다른 종류의 전자 장치로 측정 신뢰성과 효율성이 떨어지지 않습니다.

Keysight EasyEXPERT group+ supports efficient and repeatable device characterization in the entire characterization process from measurement setup and execution to analysis and data management either by interactive manual operation or automation across a wafer in conjunction with a semiautomatic wafer prober. EasyEXPERT group+ makes it easy to perform current-voltage characterization immediately with the ready-to-use measurements (application tests) furnished and allows you the option of storing test condition and measurement data automatically after each measurement in a unique built-in database (workspace), 값진 정보가 손실되지 않고 측정이 나중에 반복될 수 있도록 보장합니다.키사이트 E5270B는 이러한 다재다능한 기능과 함께 전류-전압 특성화를 위한 완전한 솔루션을 제공합니다.

분석기로 사용하는 것 외에도, E5270B는 랙 및 고정된 테스트 시스템에 대한 시스템 구성 요소 SMU로 사용할 수 있습니다.그것은 전류-전압 측정에 대 한 그 클래스에서 확장성 및 가장 높은 측정 정확도를 제공합니다그것은 강력한 측정 기능을 지원하는 FLEX 명령어 세트를 통해 원격으로 제어 할 수 있습니다.
