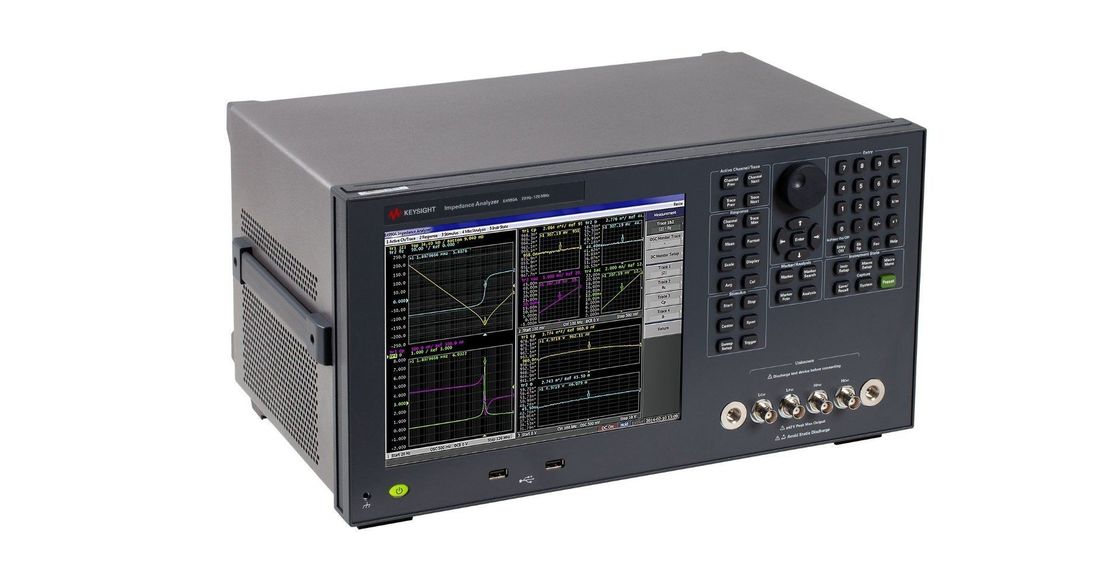

E4991b 임페던스 분석기, 1 MHz에서 500 MHz/1 GHz/3 GHz

E4991B 임페던스 분석기 1 MHz - 3 GHz

키사이트 E4991B 임피던스 분석기는 전자 부품, 반도체 장치 및 재료를 특성화하고 평가하는 완벽한 솔루션입니다.

• 3개의 업그레이드 가능한 주파수 옵션: 1MHz에서 500MHz/1GHz/3GHz
• 기본 정확도 ±0.65% 및 120m 오메가에서 52k 오메가 임피던스 범위 (10% 측정 정확도 범위)
• 측정 매개 변수: Z, Y, θ, R, X, G, B, L, C, D, Q, X, Y, V, Vc, Iac, Vdc¹, IDC¹ (1. 옵션 001이 필요합니다.)
• 내장 DC 편향 ( 옵션 001): 0V ~ ±40V, 0A ~ ±100mA
• 터치 스크린과 10.4인치 컬러 LCD에서 4채널 & 4트레스
• 데이터 분석 기능: 동등 회로 분석, 경계선 테스트
• 다이렉트릭/마그네틱 물질 측정 (방법 002): 벡터, εr', εr'', tanδ(ε), 벡터, μr', μr'', tanδ(μ)
• 온도 특성 측정 (방법 007) 및 웨이퍼에 대한 신뢰할 수 있는 측정 (방법 010)

재료 측정 옵션은 온도 특성을 분석할 수 있는 기능 (안전 007) 과 허용성과 투명성의 직접 판독 기능 (안전 002) 을 제공한다.

론드 스테이션 연결 키트 (010 옵션) 는 3GHz까지의 정확한 웨이퍼 또는 마이크로 컴포넌트 임피던스 측정 솔루션을 제공합니다.

E4991B는 측정이 간단하고 신뢰할 수 있도록 설계된 다양한 테스트 액세서리를 지원합니다.

연구개발, 품질관리 또는 검사에서 일하든 E4991B는 전자 부품, 반도체 장치 및 재료를 특성화하고 평가하는 데 이상적인 솔루션입니다.

재료 측정에 있어 E4991B는 N1500A-005 재료 측정 제품군과 함께 작동하며 설정 장착 장치에서 보고서 생성까지 측정의 편의를 제공합니다.
