• 4 슬롯 메인프레임은 최대 600W의 총 전력과 최대 4 개의 모듈을 보유하고 있습니다. 30 개 이상의 DC 전력 모듈을 선택할 수 있습니다 (모듈은 별도로 주문됩니다)
• 볼트미터 정확도: 최대 0.025% + 50μV, 최대 18비트
• 암페미터 정확도: 최대 0.025% + 8nA, 최대 18비트
• 임의의 파형 생성기 기능: 대역폭 최대 100 kHz, 출력 전력 최대 500 W
• 적용 범위 함수: 전압 및 전류를 최대 200kHz, 512kpt, 최대 18비트로 디지털화합니다.
• 데이터 로거 기능: 측정 간격 20μs에서 60s, 데이터 로그 당 최대 500 M 판독
• 데이터 로그, 범위 추적, 기기 설정을 위한 4 GB의 비휘발성 데이터 저장장치

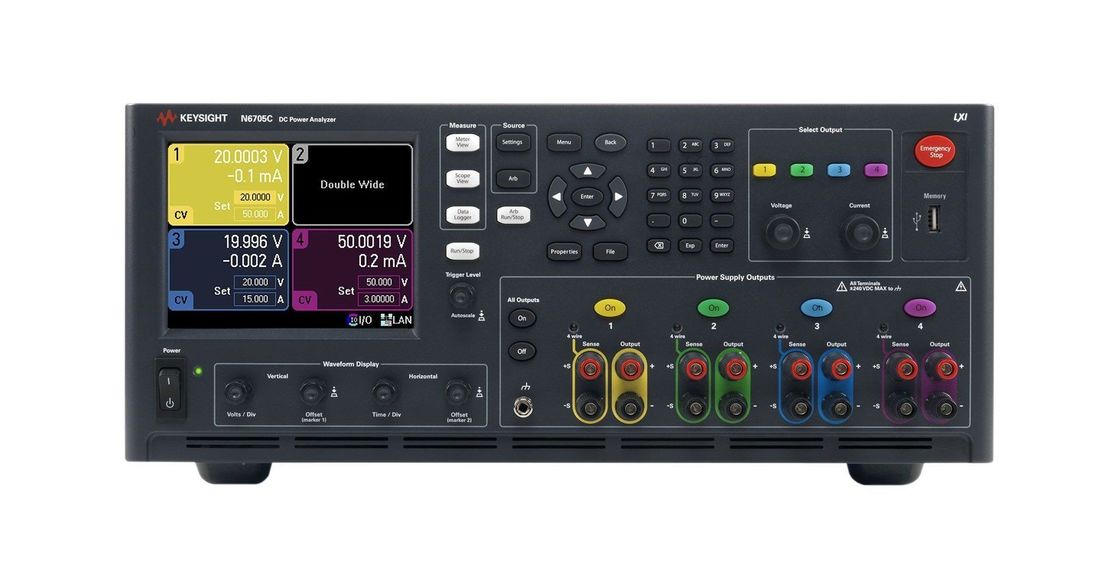

N6715C 기본 모델 사용자 지정 구성 DC 전력 분석기

N6715C DC 전력 분석기는 주문형 시스템으로 완전히 테스트되고 조립된 DC 전력 분석기로 배송됩니다.각 N6715C는 N6705C 메인프레임 (아래에 설명된) 과 1~4개의 DC 전원 모듈과 최대 600W의 DC 전원 모듈의 총 출력으로 구성됩니다.어떤 모듈을 N6715C에 설치하고 싶은지 지정하려면 모듈은 N6715C의 옵션으로 주문됩니다.

N6705C는 시간을 절약합니다

N6705C DC 전력 분석기는 DMM, 스코프, Arb,데이터 로거 기능. N6705C는 여러 장의 장비를 수집하고 DUT에 전류를 측정하기 위해 변환기 (전류 탐사기와 셔트와 같은) 를 포함한 복잡한 테스트 설정을 만드는 필요성을 제거합니다. The DC Power Analyzer also eliminates the need to develop and debug programs to control a collection of instruments and take useful measurements because all functions and measurements are available at the front panel더 큰 제어 및 분석 기능을 위해 DC 전력 분석기는 PathWave 벤치뷰 고급 전력 제어 및 분석 소프트웨어자동 벤치 설정이 필요할 때, N6705C는 GPIB, USB, LAN을 통해 완전히 프로그래밍 할 수 있으며 LXI 컴플라이언스입니다.

N6705C는 당신의 필요에 맞게 조정될 수 있습니다

N6705C는 전원 공급 및 분석 요구 사항을 충족시키기 위해 유연한 구성을 제공합니다. N6705C는 최대 4 DC 전원 모듈을 수용하는 4 슬롯 메인프레임입니다.최대 600W의 DC 전원 모듈 출력 전력모듈은 별도로 주문됩니다.

N6705C는 N6700 모듈 전원 시스템과 동일한 모듈을 수용하며, 30 개 이상의 모듈을 선택할 수 있습니다. N6705C의 기본 소스는: 50 W, 100 W, 300 W; 최대 150 V, 최대 50 A입니다.N6705C의 고성능 소스는: 50 W, 100 W, 300 W, 500 W; 최대 60 V, 최대 50 A. N6705C의 정밀 소스에는: 50 W, 100 W, 300 W, 500 W; 최대 60 V, 최대 50 A. N6705C의 소스 / 측정 단위는 다음을 포함합니다.20W; 최대 20V, 최대 3A. 각 모듈은 내장된 볼트 미터, 암페미터, 범위, 임의의 파형 생성기 및 데이터 로거 기능을 포함한다.

특징:

• DUT에 DC 전압과 전류를 공급하고 측정하기 위해 연구 개발 도구를 사용하기 쉽습니다.
• 최대 4개의 전원 공급 장치, DMM, 스코프, Arb 및 데이터 로거의 기능을 통합합니다.
• 프로그래밍 없이 모든 기능에 액세스하세요. 전면 패널 컨트롤 또는 14585A 제어 및 분석 소프트웨어를 사용하세요.
• 직관적이고, 일반적인 기능에 대한 전용적인 물리적 제어.
• 복잡한 데이터를 쉽게 볼 수 있는 큰 컬러 그래픽 디스플레이
• 연결과 컨트롤은 빠르고 오류 없는 설정을 위해 화면에 색상 코딩됩니다.
• 표준 GPIB, LAN 및 USB를 통해 프로그래밍 할 수 있습니다. LXI 컴플라이언트입니다.
