신청서

• 항공우주 및 국방
• 통신
• 전자 테스트
• 고에너지 물리

기능성

• AXIe 계기 모듈에 5개의 슬롯
• 임베디드 AXIe 시스템 모듈
• 높은 전력, 최대 300W 슬롯당 냉각
• 선택적 GPS 동기화 및 시간 스탬핑
• 디지털화 장치 (M9506A-BC1) 에 대한 선택적 통합된 뒷면 컨트롤러, LAN 기능을 통해 안전한 SCPI를 가능하게 합니다.

성능 특성

• 차체를 외부 컨트롤러에 연결하고/또는 여러 차체를 상호 연결하기 위한 구성 가능한 2번 포트 3세대 PCIe 인터페이스 (비례로 16GB/s까지 데이터 속도)
• 3세대 PCIe x16 링크 각 모듈 슬롯 (최대 16 GB/s 데이터 속도)
• 번개^TM 3 인터페이스는 썬더볼트가 장착된 노트북 또는 데스크톱 컴퓨터에 대안적인 연결을 제공합니다

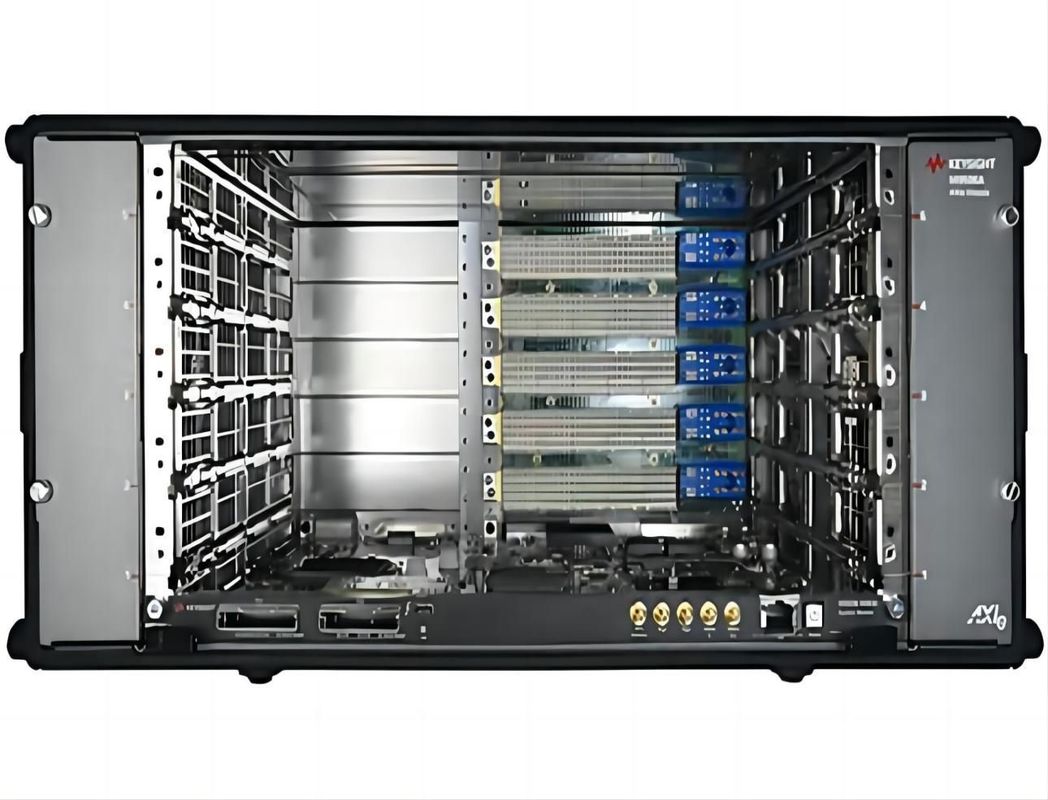

키사이트 M9506A는 고성능 AXIe 차체이며 까다롭고 모듈형 애플리케이션에 가장 좋은 선택이다. 차체는 AXIe 1.0 Rev 3.0 와이드-AXIe 사양을 준수합니다.그것은 AXIe 계기 모듈을 위해 5 슬롯을 제공합니다, 슬롯당 최대 300와트, 기기 슬롯을 차지하지 않는 내장 시스템 모듈을 포함한다.임베디드 시스템 모듈 (ESM) 은 차시를 외부 컨트롤러에 연결하거나 여러 차시를 사용하여 시스템을 확장하기 위해 Gen 3 x8/x16 PCIe® 인터페이스를 제공합니다.래크 공간을 최소화하기 위해, 계기 모듈 슬롯은 수평적으로 배치되어 있습니다. 차시는 새로운 냉각 디자인으로 가장 조용한 AXIe 차시입니다.

M9506A-BC1 옵션은 M9506A 차체의 뒷면에 닫힌, 기기 수준의, 리눅스 기반 컨트롤러를 추가합니다. 이는 높은 채널 수 디지털화 애플리케이션에 대한 보안을 향상시키기 위해 개발되었습니다.전통적인 벤치탑의 사용 편의성을 모듈형 플랫폼의 장점과 함께간단한 LAN 연결을 통해 작은 공간에서 많은 채널을 SCPI 기반으로 쉽게 제어할 수 있습니다.

M9506A-GPS 옵션은 전면 패널에 외부 안테나 포트와 함께 GPS 동기화 기능을 추가합니다.그것은 정확한 1 PPS 출력을 제공 하 고 10/100 MHz 참조 이 시계 로 잠금 될 수 있습니다. PPS 신호는 I/O를 트리거하기 위해 전파될 수 있으며 트리거 이벤트는 시간표가 될 수 있다. 위도, 경도, 고도 등 다른 GPS 정보도 제공됩니다.
